Una vez fuera de la ecuación el error humano, la investigación del accidente ferroviario de Adamuz empieza a inclinarse hacia un fallo de la soldadura en un punto donde se unía vía preexistente con la instalada en los trabajos de renovación -que no fue completa, … como aseguraba el ministro Puente- , tal y como adelantó el lunes el presidente de la Comisión de Investigación de Accidentes Ferroviarios (CIAF), Ignacio Barrón. ¿Qué pudo fallar para que el punto de unión colapsara? Eso es algo que las pesquisas deberán esclarecer, pero Adif tiene un reglamento común que tiene en cuenta el equipamiento, el número de personas que tienen que participar en el acople de los carriles e incluso las condiciones climatológicas en las que se debe ejecutar.
La biblia de Adif que los soldadores tienen que seguir para empalmar las vías se plasma en la norma Adif Vía, concretamente en el apartado 3-3-2.1 llamado Soldadura Aluminotérmica de Carriles. Ejecución y recepción de soldaduras. Este define que la soldadura aluminotérmica de dos carriles «se produce por fusión, vertiendo un metal de aportación líquido, de las mismas características que el acero base de los extremos a soldar, a alta temperatura en el interior de un molde refractario que envuelve los extremos de los carriles. El metal de aportación se vierte, una vez calentados los carriles para eliminar restos de humedad existentes, y se funde por la reacción química de aluminio y de óxido de hierro pulverizados, que, mediante un proceso de ignición, reaccionan», especifica el gestor de las infraestructuras en el documento.
Hablando en plata, se trata de un proceso que se conoce como soldadura por termita. Siguiendo este método, primero se coloca entre los dos rieles un sistema de anclaje con unos moldes que se ajustan a la geometría del riel y se sella con una pasta arenosa. Este se atornilla en la vía y luego se coloca una protección para evitar que los rieles se dañen. Tras esto, se precalientan los extremos de los dos rieles con una llama hasta llegar a alrededor de los 900 grados.
Con soldadura aluminotérmica
por termitas
Esta técnica se usa ya sea para unir
carriles nuevos, regenerados o usados,
del mismo tipo de perfil y con igual grado
de acero
Antes de soldar, se alinean y nivelan
perfectamente los rieles
La fractura del carril se ‘envuelve’ con un molde
y este a su vez con una abrazadera metálica
molde de
material
refractario
Se cierra el molde y se sella con una pasta.
arenosa y Se precalientan los extremos de
los dos rieles hasta los 900ºC
El crisol contiene la termita a unos 2.000ºC
Al cesar el humo,
se vierte la colada
Es una mezcla de óxido de hierro con polvo.
de aluminio que produce una reacción
aluminotérmica por ignición
Se mantiene el molde
hasta que se enfría
Se retira la abrazadera y se rompe el molde.
Se desbasta la soldadura
para eliminar el exceso
y pulir la unión
La normativa de ADIF obliga a que
las soldaduras deben realizarse
con unas condiciones atmosféricas
concretas, con una temperatura ambiente
entre +5°C y +30°C, «pudiendo ampliarse
el intervalo desde los 0°C, si fuera preciso».
No se permite hacer las soldaduras
con lluvia, nieve, niebla densa, viento fuerte,
ni cuando el frío pueda helar los moldes.
Fuente: ADIF y elaboración propia / abecedario
Con soldadura aluminotérmica por termita
Esta técnica se usa ya sea para unir carriles nuevos, regenerados
o usados, del mismo tipo de perfil y con igual grado de acero
Antes de soldar, se alinean y nivelan perfectamente los raíles.
La fractura del carril se ‘envuelve’ con un molde
y este a su vez con una abrazadera metálica
molde de
material
refractario
Se cierra el molde y se sella con una pasta arenosa.
Se precalientan los extremos de los dos raíles hasta los 900ºC
El crisol contiene la termita a unos 2.000ºC
Al cesar el humo,
se vierte la colada
Es una mezcla de óxido de hierro con polvo de aluminio.
que produce una reacción aluminotérmica por ignición
Se mantiene el molde
hasta que se enfría
Se retira la abrazadera y se rompe el molde.
Se desbasta la soldadura
para eliminar el exceso
y pulir la unión
La normativa de ADIF obliga a que las soldaduras deben realizarse
con unas condiciones atmosféricas concretas, con una temperatura ambiente entre
+5°C y +30°C, «pudiendo ampliar el intervalo desde los 0°C, si fuera preciso».
No se permite hacer las soldaduras con lluvia, nieve, niebla densa, viento fuerte,
ni cuando el frío pueda helar los moldes.
Fuente: ADIF y elaboración propia / abecedario

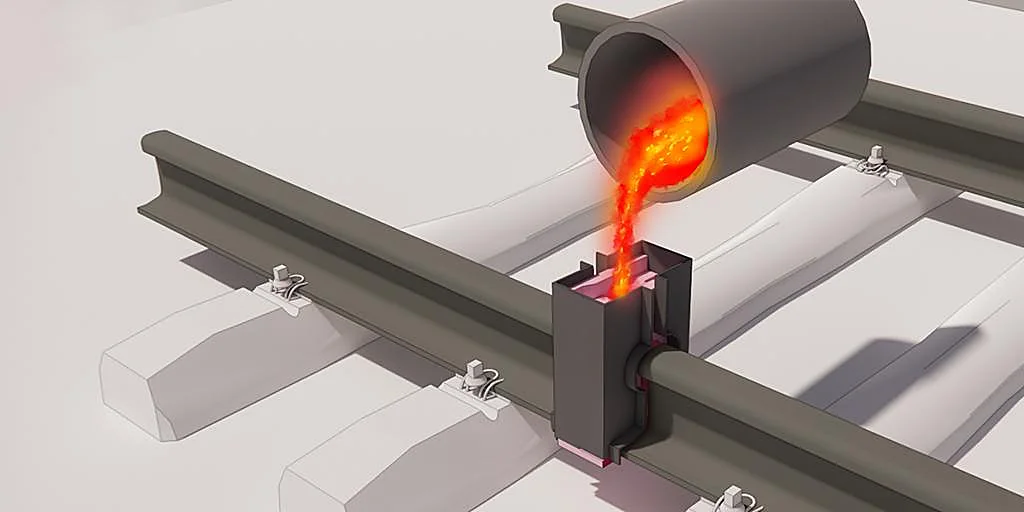

La termita se calienta en un crisol donde hace reacción química con la mezcla de óxido de hierro con polvo de aluminio, de manera que el aluminio le quita el oxígeno al hierro y el hierro caliente fundido cae en el molde «haciendo como un proceso de colada», explica Juan Vicente Rosell, director técnico de la Asociación Española de Soldadura y Tecnología de Unión (Cesol), quien asegura que este tipo de soldadura se usa «casi exclusivamente para el soldado de rieles».
Si nos basamos en las instrucciones de adifen el momento del fundido el acero dentro del crisol alcanza una temperatura de unos 2.000ºC y la realización de la termita puede darse por finalizada cuando disminuyen notablemente los humos desprendidos y cesan las vibraciones del crisol. La sangría del crisol, por una piquera de fondo, hace llegar el acero fundido al molde que envuelve los extremos de los carriles y provoca su fusión, generando así la mezcla que, una vez solidificada y fría, asegura la unión de los carriles, señala el gestor.
Según Adif, la técnica es la misma ya sea para unir carriles «nuevos, regenerados o usados, del mismo tipo de perfil y con igual grado de acero» por lo que era la adecuada para casos como el tramo de Adamuz donde ocurrió el siniestro, en el que el tren de Iryo descarriló en un punto en el que se había empalmado una vía de 1989 con otra de 2023. La empresa pública, eso sí, prohíbe soldar «aquellos carriles usados que se consideran inútiles».
No se puede soldar con meteorología adversa
La normativa de la empresa pública también obliga a que las soldaduras se realicen con unas condiciones atmosféricas concretas, que exigen una temperatura ambiente de entre +5°C y +30°C, «pudiendo ampliar el intervalo desde los 0°C, si fuera preciso». No se permite hacer las soldaduras con lluvia, nieve, niebla densa, viento fuerte, ni cuando el frío pueda helar los moldes. «El soldeo puede presentar peligro para los operarios en estas circunstancias y ocasionar defectos en las soldaduras», es la explicación que da Adif. Con lluvia solamente podrá soldarse «en caso de necesidad absoluta y disponiendo de las protecciones necesarias».
Dos soldadores de manera obligatoria
En cuanto a los recursos humanos, el equipo de soldadura aluminotérmico debe estar constituido por un mínimo de dos operarios (el soldador habilitado y su ayudante habitual), «aunque para los trabajos en vía que requieran movimiento de carriles su número será el que se precisa para poder llevar a cabo correctamente». Los operarios que participen necesitarán obligatoriamente de un permiso de soldadura aluminotérmica otorgado por Adif y el gestor hace recaer la responsabilidad de la calidad de la soldadura en el soldador, «por lo que se le considera jefe del equipo». La función del ayudante, en cambio, «es la de colaborar en el desempeño de la misión que les ha sido encomendada y su labor se considera importante para el funcionamiento del equipo, por lo que es recomendable que no sea rotativo y, preferiblemente, que también esté autorizado».
Todas las soldaduras de las vías tienen trazabilidad y esta queda marcada en el propio raíl ya haya sido el empalme realizado la en taller o en vía. Adif obliga a identificar el mes (del 01 al 12) y el año de fabricación de la vía (últimos dos dígitos) mediante un grabado que se realiza de manera punzonada y se marca en la cara exterior de la cabeza del carril. Ahí también deberá aparecer la designación del soldador, cuyos dos primeros números serán los identificativos de la empresa -en el caso de la de Adamuz sería Redalsaparticipada por Adif- y los dos últimos los que identifiquen al operario, según el número que le haya otorgado el gestor. Estas siglas no se repiten, en ningún caso, para dos soldadores distintos.
¿Cómo pudo colapsar la soldadura?
A pesar de lo sucedido en Adamuz, los expertos consideran que la soldadura aluminotérmica es bastante segura y no debería verse afectada por la fatiga que sufren las vías por el paso constante de los trenes. Según Rosell, tampoco existe inconveniente alguno para usar esta técnica cuando se juntan un carril antiguo con uno nuevo, a pesar de que la rotura de la vía del siniestro se justo se produjo en un punto en el que ocurría esto. «Si el raíl antiguo está bien y no tiene defectos ni fisuras y la geometría es la adecuada, aunque el acero tenga muchos años, no presenta ningún problema para soldarlos». Una tesis que también defiende al propio presidente de la Comisión de Investigación del Accidente de Adamuz (CIAF), Ignacio Barrón, aunque este matiza que no supone un inconveniente siempre y «cuando se haga bien».
Rosell cree que la soldadura no pudo romperse por fatiga porque solo habían pasado unos pocos meses desde que se realizó y apunta a que pudo ser un efecto interno del soldado. Por el momento, la pone el foco en una mancha presentada en la soldadura que creen que pudo ser una burbuja de aire que acabó provocando la rotura de la vía, según adelantó el propio Barrón en una entrevista concedida al Colegio de Ingenieros de Caminos, Canales y Puertos.
Si se llega a concluir que la rotura de la vía fue fruto de un problema en la soldadura, Rosell explica que el siguiente paso del peritaje consistirá en recopilar toda la información de qué empresa ha hecho esta soldadura y qué registros de soldadura tienen para demostrar que siguió el procedimiento correcto y que realmente hicieron bien la soldadura. También tendrían que llevar a cabo un estudio metalúrgico para «ver la microestructura y la macroestructura de la soldadura y buscar posibles imperfecciones como pueden ser faltas de fusión o cualquier otro tipo de defecto que hubiera podido afectar a la resistencia mecánica de la soldadura».
